厚板拉伸機常用的結構形式有四柱式、框架式兩種,分為雙動薄板拉伸液壓機、單動薄板拉伸液壓機。山東威力重工機床有限公司可根據客戶板材厚度需求,設計定做不同噸位結構的厚板拉伸液壓機。100噸-5000噸按需設計定做。這臺3500噸框架式火車門厚板拉伸液壓機就是為沈陽客戶設計定做,該設備采用閉式組合框架,液壓預緊機身結構,保證機身剛度,機身采用四角八面導軌結構,導向精度高,抗偏載能力強,且精度保持性好。可作多缸式和單缸式。該機結構由壓邊塊,拉伸滑塊和液壓墊三部分組成。適用于復雜零件和偏心載荷零件的拉深成形,如是拉深,彎曲,成型等,能夠滿足單動、雙動等工藝要求。配合液壓墊工作,能實現正拉深、反拉深、復合拉深、二次拉深等多種成型工藝。火車門厚板拉伸成型關鍵除了拉伸液壓機外,拉伸模具的設計制造也是尤為重要的,我公司僅提供機器設備,模具有專業模具廠家提供,采購了解3500噸框架式火車門厚板拉伸液壓機更多資料信息,歡迎致電聯系張經理:18306370898(可加微信)

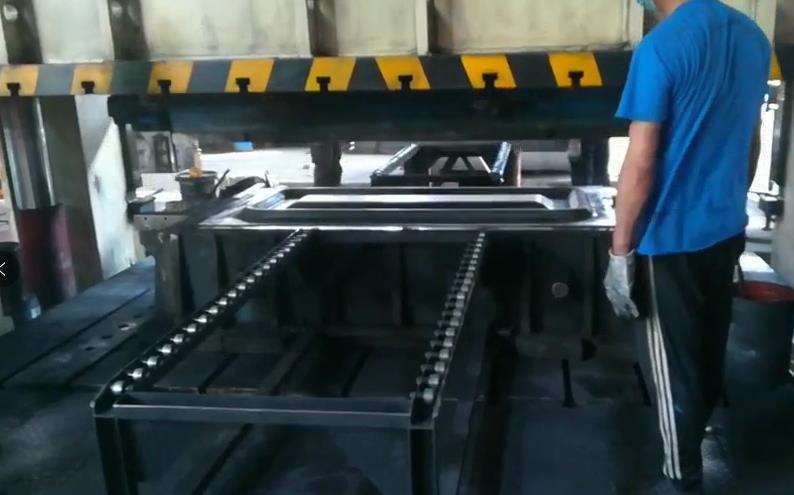

火車門厚板拉伸模具的設計:
1,火車門厚板拉伸模具設計方案,單動沖壓機初次拉申,隨后看帶包邊條圈的拉伸模具,板材毛胚拉進型腔,在拉伸彈簧力的作用下,刮件環又緊靠模座,在模座上漲時能夠制品滑脫,在下膜座孔中落下來。有延展性包邊條設備的西裝式拉伸模具,平板電腦毛胚放到包邊條圈上,并由檔料銷精準定位。上膜下滑,模座使其拉進型腔內。
2,帶凸臺件的火車門厚板拉伸模具構造,毛胚用定位板開展精準定位,在下膜座上安裝鎖摸保護層墊塊,用于拉申深層,以確保制品的拉申高寬比和凸臺直徑。打料塊。單動沖壓機后次拉申模。無包邊條圈的反方向拉申模,多用以較薄的原材料的后次拉申和錐型,半球型的后此拉申。
3,單動工作壓力落料拉申模,拉申工藝流程能夠與一種或多種多樣沖壓模具工藝流程,組成拉申合乎模,在單發動機的一個工作中全過程中,落料拉申模,能夠進行落料拉申兩條工藝流程,工作效能高,但構造非常復雜,設計方案時留意磨具中所復合型的沖壓模具工藝流程的工作中順序。落料拉申模座刀口設計方案一個球面,落料拉申沖孔機模,復合型磨具,雙動沖壓機拉伸纏繞膜。拉伸模具設計方案案例。加工工藝計劃方案的明確,本零件必須落料,四次拉申和裁邊,間距規格。

3500噸框架式火車門厚板拉伸液壓機設計制造:
1、3500噸框架式火車門厚板拉伸液壓機采用整體鋼板焊接框架式機架,整體剛性好,抗壓強度高,機身型變量小于1/5000,對于大件成型廢品率極低,可大幅度減少模具成本。
2、 整體結構結實,四角八面導軌,不易晃動,抗篇載能力強,抗篇載能力達到300mm。
3、速度快,快下降速度可達700mm/s,并可快速定位加壓,無沖擊,合模后起壓快,無沖擊。
4、3500噸框架式火車門厚板拉伸液壓機適用于金屬或非金屬零件的壓印、成形、拉伸、整形、覆模及切邊等。適用于各類容器;各種汽車覆蓋零件;家用電器零件、廚房用具,拖拉機、摩托車、航天、航空、電器、儀表、化工等工業部門。
5、液壓系統采用二通插裝閥,電氣系統采用PC程控器,操作方便可靠。
6、3500噸框架式火車門厚板拉伸液壓機具有空程速度快,拉伸速度及壓邊力可調等特點,是拉伸薄板制品的理想設備。
7、電氣控制系統采用了可編程序控制器,多種故障報警指示器和非接觸式安全保護控制裝置的紅外光幕控制器。 機身采用預緊拉桿組合框架結構,滑塊采用導軌導向。
