2000噸汽車離合器殼體成型拉伸液壓機活動橫梁的保護
汽車離合器殼體、汽車離合器壓盤蓋屬于汽車沖壓件，一般多使用液壓機與配套模具一次沖壓拉伸來完成。汽車離合器殼體液壓機常使用1800噸、2000噸、3000噸四柱液壓機主要構成液壓機主要由主機、液壓系統、電氣控制系統、安全防護系統及其它輔助部件組成。 機身為三梁四柱結構，由上梁、滑動梁、工作臺、立柱、鎖母、導套等組成。滑動梁就是我們今天所說的活動橫梁。

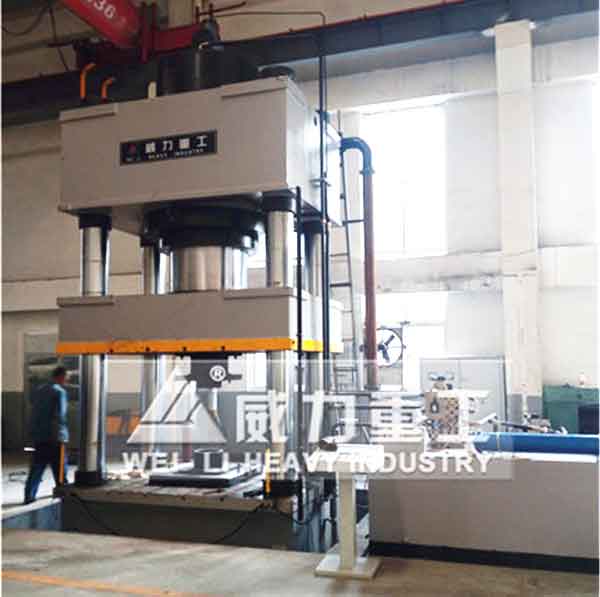

2000噸汽車離合器殼體成型液壓機
活動橫梁是2000噸汽車離合器殼體成型拉伸液壓機成成型工藝的傳動部件。壓機調試、維護、換模時活動橫梁都處于靜止?fàn)顟B(tài)，需有可靠的裝置保證橫梁不會因意外而發生墜落。這里主要介紹下，2000噸汽車離合器殼體成型拉伸液壓機活動橫梁的保護裝置有哪些？一起了解下。
2000噸汽車離合器外殼沖壓拉伸液壓機活動橫梁安全保護裝置分為三大類：簡易支柱式、電機驅動的機械鎖緊裝置、液壓驅動的插銷式鎖緊裝置。起初始的動梁安全保護裝置是焊接柱狀物，2000噸液壓機檢修時，將支柱立于活動橫梁下方，活動橫梁被支柱支撐，起到防止墜落的作用。此種方法原始簡單，只能人工操作，不適用于自動化生產。2000噸汽車離合器外殼沖壓拉伸液壓機自重比較大，活動橫梁通常采用橫向推動的鎖緊裝置。這種裝置的插銷主要承受壓應力和剪切力的作用，相比電機驅動的機械式鎖緊裝置更適合重量大的活動橫梁。

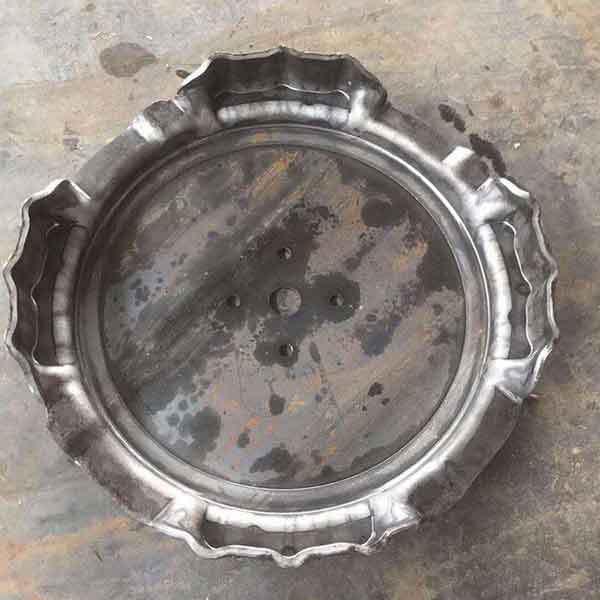

壓制成型產品
帶液壓墊的2000噸汽車離合器外殼沖壓拉伸液壓機主要結構特點：有內外兩個活動橫梁，拉伸動梁裝在里面，壓邊動梁裝在外邊。在進行雙動拉伸的時候，壓邊動梁先下降，當壓邊動梁不在下降而變?yōu)楸籂顟B(tài)。此時，拉伸動梁快速下行，接近工件時改為慢速進行拉伸。拉伸工藝完成后， 拉伸動梁可實現保壓延時、缷壓和快速回程，壓邊動梁相應也缷壓回程，然后頂出缸將工件頂出。完成一個工作周期。
